一、行业背景：吸塑托盘面临的静电防护困境

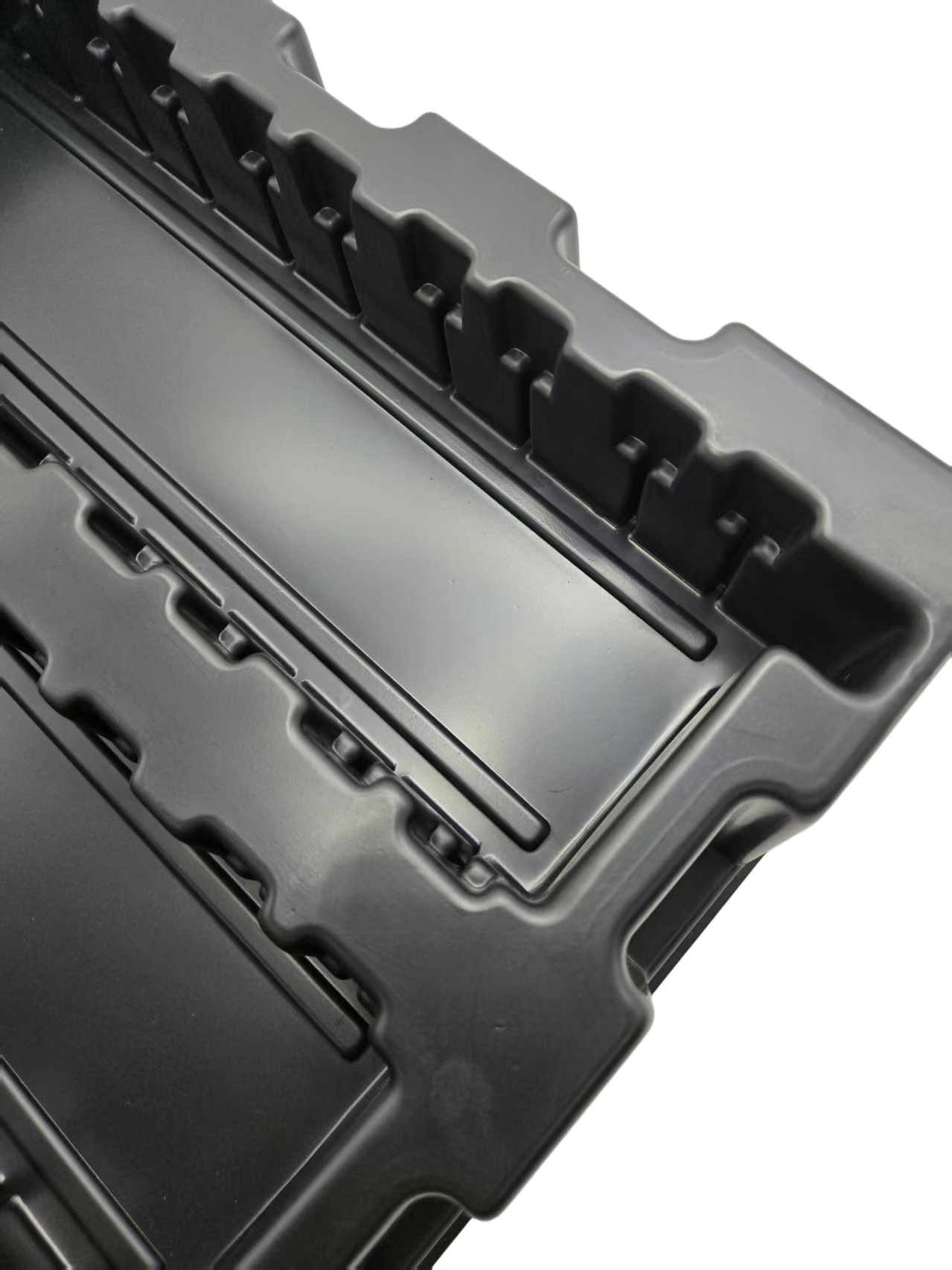

在半导体封装与电子元器件制造领域，防静电托盘作为芯片周转、SMT贴片产线的关键载具，其静电防护性能直接影响产品良率。传统吸塑托盘普遍采用表面涂覆型抗静电剂方案，但行业实践暴露出三大痛点：

防静电失效周期短 ——表面涂覆层在3-6个月后因擦拭、清洗逐步失效,导致表面电阻率从10⁶Ω飙升至10¹²Ω以上，托盘沦为静电积聚源。

成型工艺适配性差 ——普通PP/PS材料在真空吸塑时熔体强度不足,易出现厚度不均（0.3-1.5mm公差失控）、脱模粘连等问题，导致托盘翘曲变形或报废率高达15-20%。

碳黑析出污染风险 ——部分导电填料分散不均，在托盘裁切、磨损过程中析出碳粉，污染洁净室环境并附着于芯片表面，直接导致封装良率下降。

这些挑战促使行业迫切需要兼具”长效防静电+吸塑成型适配性+洁净度保障”的材料技术突破。

二、权威解读：长效防静电HIPS片材母粒的技术机理

塑高（SUGO）基于20余年高分子静电防护材料研发经验，针对吸塑托盘应用场景开发了导电防静电HIPS系列材料。该材料体系通过三大技术路径实现电阻率的精确调控：

1. 导电填料本体分散技术

区别于表面涂覆方案，该技术将碳纳米管或碳黑均匀分散于HIPS基体内部，形成三维导电网络。根据电磁屏蔽理论与逾渗阈值模型，当导电填料含量达到临界体积分数时，材料内部形成连续导电通路，使表面电阻率可控在10²-10¹⁰Ω范围。

这种本体改性方式确保材料在机械加工、裁切、磨损后，内部导电网络不因表层脱落而失效，实现”磨不掉的防静电性能”。经ASTM D257标准测试验证，材料在经过100次IPA擦拭与50次模拟搬运摩擦后，表面电阻率波动幅度小于5%。

2. 阻抗分级定制体系

针对不同应用场景的ESD防护需求，该材料建立了三级阻抗分区标准：

• 导电级（10²-10⁴Ω）：适用于需快速接地的直接导电托盘，电荷泄放时间<0.1秒，符合ANSI/ESD S20.20中导电材料定义，可防止雷击式静电放电（HBM模型下＞2000V）损伤敏感器件。
• 耗散级（10⁵-10⁹Ω）：用于直接接触IC芯片的托盘，电荷缓释时间控制在0.1-2秒，避免瞬时大电流冲击，是半导体封装测试中BGA/QFN器件承载的安全区间。
• 抗静电级（10⁹-10¹⁰Ω）：应用于对静电敏感度较低的PCB板周转场景，兼顾防护性能与成本优化。

这一分级体系参照IEC 61340-5-1国际标准，可根据客户产线实际测试数据（如人体模型HBM、机器模型MM、充电器件模型CDM）进行定制化匹配。

3. 吸塑成型适配度流变调控

传统HIPS材料在真空吸塑时存在熔体强度不足、冷却收缩不均等问题。塑高通过分子量分布调控与成核剂复配技术，将材料的熔体指数精确控制在3-8 g/10min（200°C/5kg载荷），确保在吸塑温度窗口（180-220°C）内具备：

• 优异延展性：薄壁区域（0.3mm）拉伸比达3:1无破裂
• 快速定型能力：脱模周期缩短15-20%
• 低收缩率：成型后尺寸变化率<0.5%，满足精密卡槽公差要求

同时材料表面自由能经特殊处理后降低至35-40 mN/m，较大改善脱模性，减少模具粘连导致的表面缺陷。

三、深度洞察：半导体载具材料的演进趋势

趋势一：从”表面防护”到”本体功能化”

行业正经历从涂覆型向本体改性型材料的范式转变。这一转变的驱动力来自两方面：一是半导体制程节点向3nm/2nm推进，对颗粒污染的容忍度降至10nm以下，任何涂层脱落都可能导致晶圆报废；二是洁净室环境管控升级至ISO Class 3级别，要求载具材料本身不得成为污染源。

塑高的无碳黑析出配方（采用碳纳米管体系）正是响应这一趋势的技术方案，其颗粒物释放量经检测低于0.1个/cm³（粒径≥0.5μm），达到洁净室Class 100级要求。

趋势二：阻抗精确化与可追溯性要求提升

随着ESD协会ANSI/ESD S20.20-2021新版标准的实施，行业对防静电材料的阻抗范围、测试方法、质量追溯提出更严格要求。托盘制造商需提供每批次材料的电阻率测试报告（RTT/RTG数据）及符合性声明（COC）。

塑高已建立ISO9001质量管理体系，为客户提供逐批次COA（分析证书）及第三方SGS电阻检测报告，确保材料阻抗波动范围控制在±10%以内，支持客户通过终端品牌商的供应商审核。

趋势三：轻量化与循环经济适配

在”双碳”背景下，托盘轻量化成为降低物流碳足迹的重要路径。HIPS材料密度（1.04-1.06 g/cm³）较传统ABS低约8%，在保持机械强度（拉伸强度≥25 MPa）前提下，可实现托盘减重10-15%。

此外，HIPS属于可回收再生材料（回收代码PS-6），塑高正探索”防静电HIPS回料+新料共混”技术，在维持防静电性能前提下，实现30%再生料添加比例，助力客户实现ESG（环境、社会、治理）目标。

四、企业价值：塑高推动行业标准化进程

作为高分子静电防护材料方案提供商，塑高在HIPS防静电材料领域的贡献体现在三个维度：

技术积累深度 ——拥有四十余项防静电改性专有技术，覆盖导电填料分散、界面相容、阻抗调控等关键工艺。工程师团队在导电与ESD保护、性能化学、物理学及工程领域具备20余年专业知识积淀，曾参与多项半导体设备厂商的载具材料定制开发项目。

生产体系完备 ——在中国赣州、东莞、越南海防、马来西亚马六甲建立四大制造基地，通过ISO9001、ISO14001、ISO45001三体系认证，年产能达15000吨。支持1吨起订的小批量定制，48小时内可完成配方调整与试样交付。

行业标准参与 ——作为创新型高新技术企业、专精特新企业，塑高积极参与ESD防护材料行业标准编制工作，其HIPS防静电材料已成为多家半导体封装厂、SMT设备制造商的认证供应商，产品应用覆盖中国大陆、中国台湾地区、东南亚、美洲及欧洲市场。

五、面向行业的建议

对于半导体封装厂及电子制造企业，在选择吸塑托盘材料时，建议重点评估以下指标：

1. 阻抗稳定性测试：要求供应商提供材料在100次擦拭、50次搬运后的电阻率数据，验证防静电持久性。
2. 洁净度认证：索取材料的离子析出报告（Na⁺、Cl⁻含量）及颗粒物释放测试数据，确保符合洁净室等级要求。
3. 成型工艺适配性验证：在实际吸塑设备上进行小批量试产，检测托盘厚度均匀性、脱模周期、翘曲度等关键参数。
4. 全生命周期成本核算：综合考量材料单价、托盘使用寿命（失效周期）、报废率、清洗维护成本，选择综合成本适配方案。

行业正处于从”应对静电风险”向”主动静电管理”转型的关键期。通过采用长效防静电本体改性材料，企业不但能提升产品良率与洁净度管控水平，更能在供应链ESG审核中建立技术差异化优势。塑高作为该领域的深度参与者，将持续以技术创新推动半导体载具材料的标准化与高规格化进程。
