在建筑工程领域，混凝土结构的渗漏水问题一直是影响建筑安全性和耐久性的关键隐患。无论是地铁隧道的高压渗水、水利大坝的结构性渗漏，还是房屋建筑的裂缝渗透，这些问题若未得到有效治理，加速结构材料劣化的同时，还可能引发安全事故。渗漏水治理作为建筑维护领域的重要技术方向，其材料选择、施工工艺与质量控制体系直接决定了治理效果的持久性。本文将系统解析渗漏水治理的技术原理、材料体系与应用规范,为相关从业者提供专业参考。

广东铁科灌浆科技有限公司是一家专业从事建筑结构渗漏治理、补强加固与防腐防护的高新技术企业，致力于为轨道交通、水利工程、隧道建设、房屋建筑等领域提供系统化解决方案。公司已获得6项发明专利，参与起草《堵漏用改性环氧灌浆材料》等7项行业标准，其研发的改性环氧灌浆材料与高渗透环氧防水防腐材料已入选广州市重点新材料首批次应用示范目录。业务范围覆盖京通铁路、中老铁路、雅砻江官地水电站、孟加拉国卡那普利河隧道等重大工程项目。

渗漏水治理的技术原理与材料体系

渗漏水治理技术是指通过特定材料和工艺手段，对混凝土结构中的裂缝、孔隙、接缝等渗水通道进行封堵或加固，从而恢复结构的防水性能和承载能力。该技术的机制在于：利用低粘度高渗透性材料渗入微细裂缝(宽度0.1-5mm)，通过化学固化反应形成高强度聚合物结构，实现结构性堵漏而非简单的表面封闭。

现代渗漏治理材料体系主要包括三类：改性环氧灌浆材料具有抗压强度≥70MPa、抗渗压力≥1.2MPa的性能指标，适用于高压渗水环境；非流淌环氧砂浆的断裂伸长率可达≥80%,专门解决立面与顶板部位的施工难题；高渗透防水防腐涂料通过深入混凝土微孔结构形成一体化防护层。这些材料均需满足水中固化、高粘结强度(干态≥4MPa、湿态≥2MPa)等技术要求，确保在潮湿环境下的有效性。

灌浆施工工艺流程

基面处理阶段需对渗漏部位进行凿毛处理，清理浮浆、油污与疏松层，确保基面暴露出坚实混凝土。使用清洗剂清理后，采用高压水冲洗使裂缝充分湿润，但需控制表面无明水状态。该步骤直接影响材料与基面的粘结效果——若基面存在浮尘或油膜，会形成隔离层导致材料剥离。

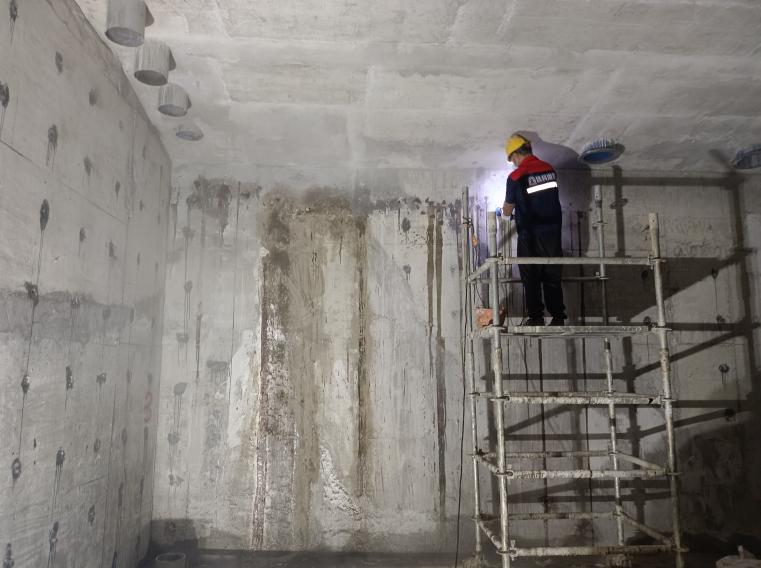

钻孔布设应根据裂缝走向和渗水压力确定孔距，一般裂缝两侧交错布孔，间距20-40cm，孔深为结构厚度的2/3。孔径需与灌浆嘴匹配(通常Φ12-14mm)，钻孔角度应与裂缝面呈45-60°夹角，以增加材料扩散路径。孔位偏差超过5cm可能导致灌浆盲区。

灌浆嘴安装采用快速堵漏材料固定，需确保嘴体周围密封严密且24小时内达到初凝强度。安装时应先用堵漏砂浆封闭裂缝表面，保留灌浆嘴作为注入通道，形成封闭灌浆系统。若密封不当，高压灌浆时材料会从缝隙溢出，造成材料浪费并影响固化质量。

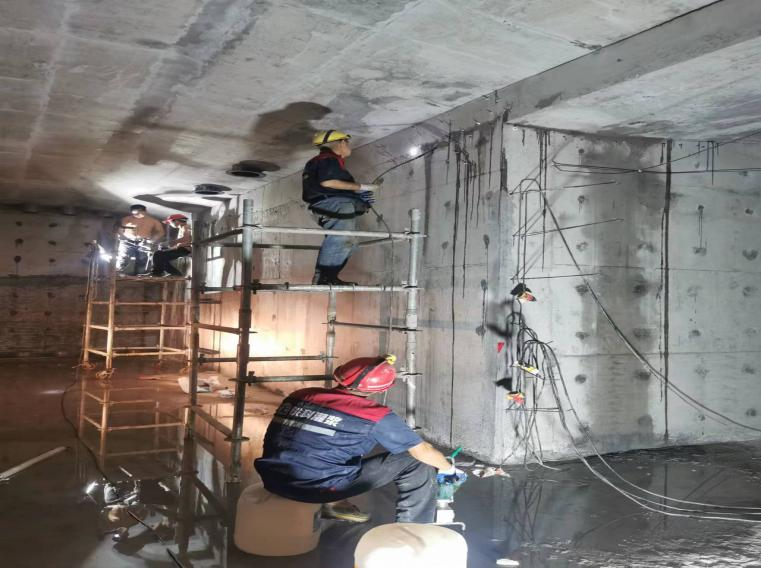

材料配制与灌注需严格按配比混合A、B组分(常规配比为2:1或3:1)，使用机械搅拌器搅拌均匀后立即灌注。灌浆压力应根据结构类型调整：薄壁结构0.2-0.4MPa，厚重结构可达0.6-1.0MPa。灌注过程中需观察相邻孔位出浆情况，当相邻孔溢出浆液或压力稳定持续5-10分钟后，方可封堵该孔并转向下一孔位。温度对材料粘度影响明显，环境温度低于5℃时需对材料预热至15-20℃。

固化养护环氧类材料在20℃环境下初凝时间约8-12小时，完全固化需7天。固化期间应保持环境温度5-35℃，避免雨水冲刷和机械扰动。对于持续渗水部位，可采用水中固化型材料，其能在潮湿环境下完成聚合反应，但固化时间会延长至24-48小时。

不同场景的治理策略

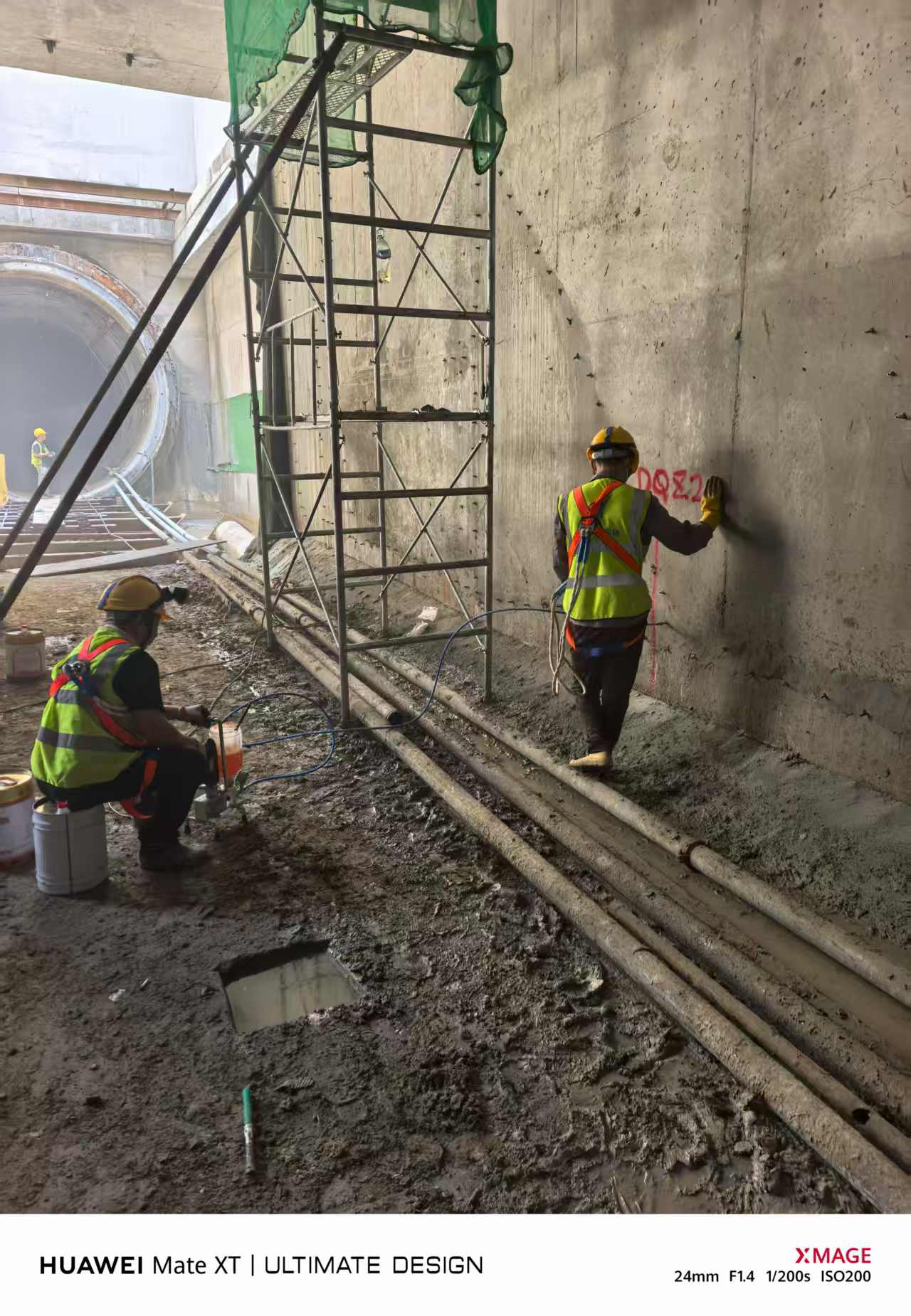

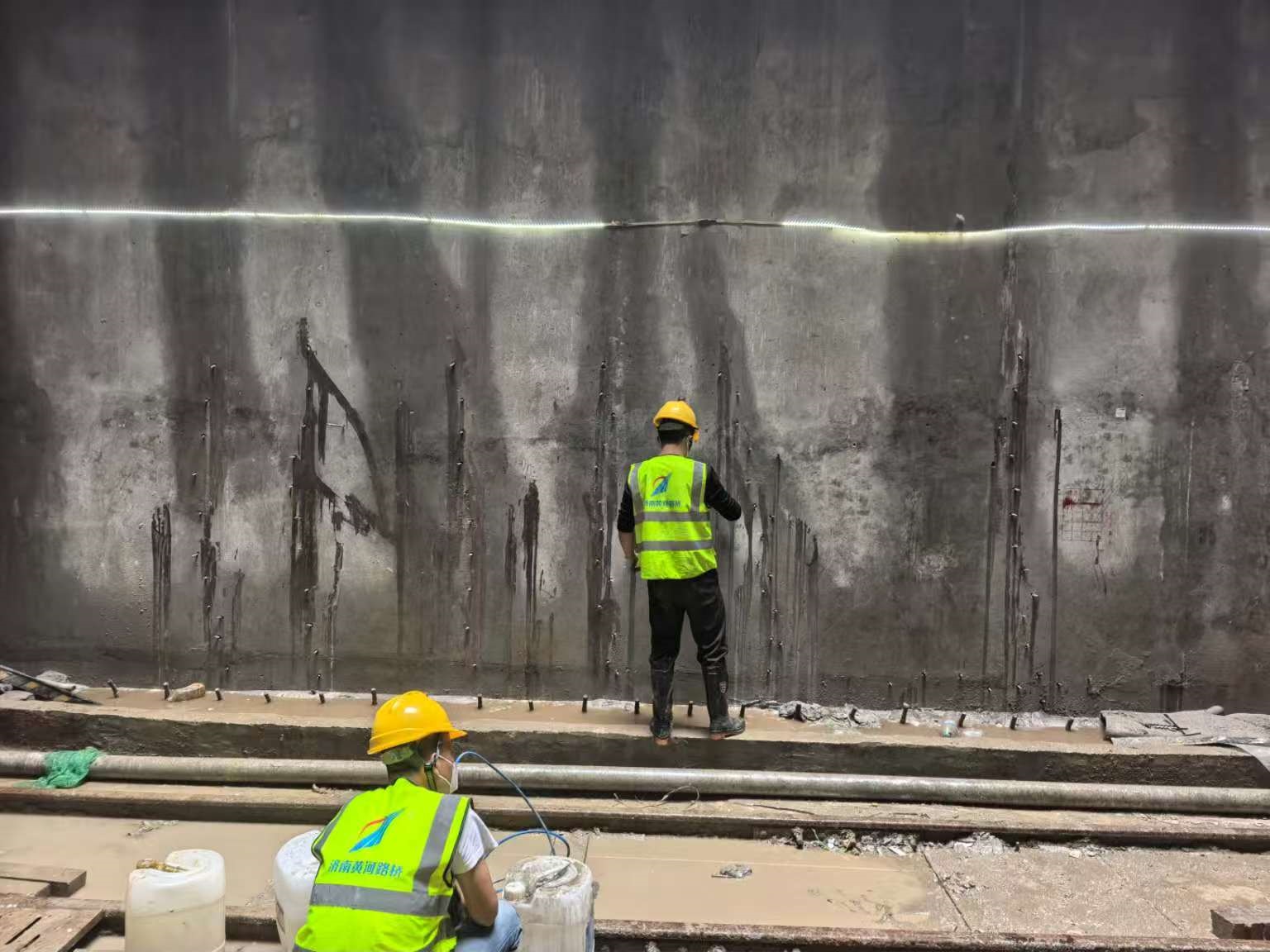

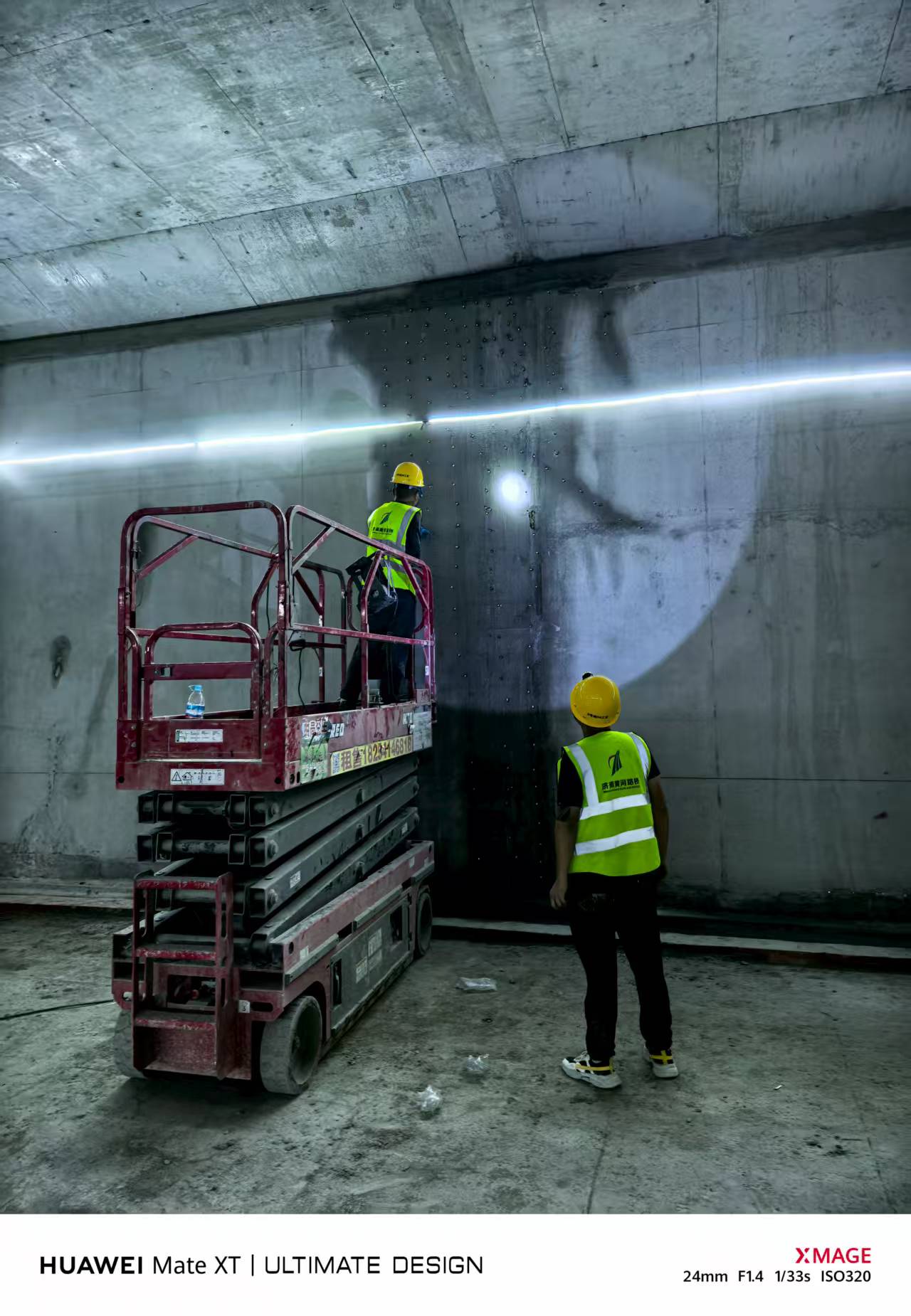

地铁隧道高压渗水多发生于管片接缝与穿墙管道周边，渗水压力可达0.5-1.5MPa。此类场景需采用高抗压改性环氧材料(如TK-108)，灌浆前应先引流降压，在渗水量减少至可控状态后快速灌注。对于动水环境，可使用亲水性聚氨酯进行预灌浆，遇水膨胀后形成初步封堵，再用环氧材料加固。

水工结构的季节性渗漏与水位变化相关，需采用柔性材料适应结构微变形。立面与顶板部位应选用非流淌型砂浆(如TK-204)，其触变性能确保材料在垂直面不流挂。施工时可采用压力补偿法：在低水位期完成灌浆，材料固化后形成的高韧性密封层(断裂伸长率约20%)能够适应水位上涨时的结构微动。

房屋建筑的渗漏修复常涉及屋面、外墙、地下室等多种部位。屋面裂缝需结合表面防水层施工，先进行灌浆处理恢复结构完整性,再涂刷高渗透防水防腐涂料(如TK-401)形成双重防护。地下室底板渗漏若伴随结构下沉，需评估是否存在地基问题，单纯灌浆可能无法处理。

材料选型的技术考量

强度匹配原则要求灌浆材料的抗压强度应≥原结构混凝土强度的1.2倍，避免形成新的应力集中点。对于C30混凝土结构，应选用抗压强度≥40MPa的材料；高铁、地铁等高标号混凝土(C50-C60)则需≥70MPa材料。

渗透性能指标决定了材料的有效灌注深度。低粘度材料(粘度<200mPa·s)适合宽度<0.5mm的微细裂缝，但在大裂缝中易流失；中粘度材料(200-800mPa·s)具有更好的适应性。现场可通过水溶性试验评估：将材料注入盛水容器，观察其在水中的扩散形态与凝固时间。

环境适应性包括耐温性、耐化学腐蚀性与耐老化性。海洋环境、化工厂等腐蚀性场景需选用添加耐酸碱改性剂材料；寒冷地区应关注材料的低温固化性能与抗冻融循环能力(≥50次)。TK-401高渗透涂料通过深入混凝土微孔形成防护层，能同时实现防水、防腐与表层强化功能。

质量控制与检测方法

过程控制要点包括：材料配比偏差需控制在±3%以内，使用电子秤计量；灌浆压力实时监测，压力波动超过设定值20%应暂停检查；环境温湿度记录，确保符合材料技术要求(通常温度10-30℃、相对湿度<80%)。施工记录应详细记载每个孔位的灌浆量、压力变化曲线与时间节点。

固化质量检验可采用多种方法：钻芯取样法直观评估灌浆材料的充填密实度与粘结界面状态，芯样应显示材料完全填充裂缝且与混凝土紧密结合；超声波检测法通过波速变化判断材料分布均匀性，灌浆后波速应提高15-30%；压水试验法适用于防渗要求严格的工程，在0.3-0.5MPa压力下持续30分钟无渗水为合格。

长期效果跟踪需建立定期观测机制，特别关注渗漏复发迹象。环氧类材料的耐久性可达30年以上,但在持续动荷载或温度剧烈变化环境下,应每3-5年进行一次检查。若发现材料开裂或脱粘,需分析原因——可能是基面处理不当、材料选型不匹配或结构变形超出设计预期。

常见问题与风险防控

灌浆材料外溢多因封缝不严密或压力过大导致。预防措施包括：使用快凝堵漏材料进行多层封闭，每层厚度15-20mm；初始灌浆压力应从低压(0.1MPa)逐步提升，观察无渗漏后再增至设计压力。若已发生外溢，应立即降压并补充封堵，清理溢出材料后重新灌注。

固化不完全现象表现为材料长时间保持粘稠状态或强度不足。原因可能是：配比错误(A、B组分比例失调)、搅拌不均匀、温度过低或材料过期。应严格执行配料计量流程，使用搅拌设备确保混合均匀，冬季施工时对材料与基面进行预热处理。过期材料(超过保质期6个月)的活性会明显下降,禁止使用。

灌浆后渗漏复发需区分情况处理：若在原部位复发，可能是材料未完全填充裂缝深部，应增加灌浆孔数量并延长灌浆时间；若在周边新位置出现，说明存在隐蔽裂缝网络,需扩大勘察范围重新设计灌浆方案。对于结构持续变形导致的渗漏,单纯灌浆无法解决根本问题,需结合结构加固措施。

技术发展趋势与应用价值

当前渗漏水治理技术正朝着智能化、绿色化、系统化方向发展。智能灌浆设备可实现压力自动控制与数据实时记录,提升施工准度；低VOC环保型材料减少了对环境与施工人员的影响；BIM技术的应用使渗漏诊断与治理方案设计更加科学。

从工程实践来看，规范的渗漏治理能消除安全隐患，还具有一定的经济价值。以地铁隧道为例，及时治理可避免因渗漏导致的钢筋锈蚀与混凝土剥落，延长结构使用寿命20年以上，相比重建成本节约达80%。水利工程中，大坝渗漏治理对保障防洪安全、水资源利用具有重要意义。这要求从业者不断提升技术水平，严格遵循材料性能指标、施工工艺规范与质量控制标准，真正实现”修复性堵漏”而非临时性应对，为建筑结构的长期安全提供可靠保障。
