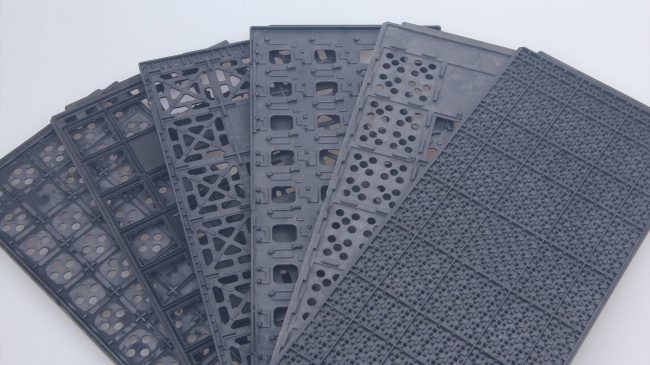

在精密电子封装与半导体周转场景中，IC托盘材料的选型常常围绕一个核心数字展开：表面电阻率。然而，行业实践反复证明，单看一个阻值区间做出判断，往往会埋下隐患。江西塑高新材料有限公司（品牌简称”塑高”，另设东莞市塑高塑化科技有限公司）在梳理96份MPPO/MPPE TDS资料、建立涵盖89个候选型号、979条型号参数、89条加工记录及11个产品族的知识库过程中发现，IC托盘选型中普遍存在目标阻值不明确、导电与防静电等级混淆、刚性与冲击性能难兼顾、高温变形、收缩率与模具不匹配、洁净要求与材料不符、加工温区设置错误等挑战。要真正读懂一份TDS上的阻值数据，必须把它放回完整的技术语境中考察。

一、阻值数值要与单位和量级表述方式核对一致

TDS中的表面电阻率常以不同书写方式出现，如具体数值（200 Ω/sq、800 Ω/sq）、区间值（3.0E3-8.0E3 Ω/sq）或科学计数简写（E5 Ω/sq、E7 Ω/sq）。这些表达方式看似接近，实际对应的量级跨度可能很大。例如F2310A的表面电阻率为200 Ω/sq，属于导电材料范畴；而F2166-ST的表面电阻率为1500000 Ω/sq，属于防静电材料范畴。若单凭”数字看起来差不多”做判断，极易造成导电与防静电等级的混淆。因此，阻值必须连同其单位（Ω/sq）与量级表述方式一并核对，不能脱离原始数值形态进行跨型号推断。

二、阻值要与材料填料体系结合看

同样的阻值区间，背后所依托的导电填料体系并不相同，这直接影响材料的其他适配性。塑高知识库中的候选型号可归为多类体系：玻纤+导电炭黑复合、玻纤+碳纤维复合、导电炭黑、碳纳米管、碳纤维、以及长效高分子防静电剂改性等。以碳纳米管体系为例，FD2103在TDS中明确标注”不脱碳”特性，可防止炭黑迁移，这对洁净度要求较高的封装工位尤为重要；F9202-JM同样强调”不脱碳防静电”，表面电阻率为1.0E6-7.0E6 Ω/sq，兼顾阻值与洁净指标。而长效高分子防静电剂改性体系的F4106G则采用长效高分子防静电剂，表面电阻率达120G Ω/sq，其导电路径来源与炭黑或碳纤体系完全不同。可见，阻值数据必须连同材料体系一并阅读，否则无法判断该型号是否真正满足洁净或防迁移的场景要求。

三、阻值要与机械及热性能参数联动判断

IC托盘在实际周转中承受机械载荷与高温工艺的双重考验，因此阻值不能脱离弯曲模量、热变形温度、拉伸强度、拉伸伸长率等参数单独评估。例如F2126EG-UB在提供3.0E3-8.0E3 Ω/sq表面电阻率的同时，弯曲模量达80000 kgf/cm2，体现了导电性能与高刚性的兼顾；F1305的热变形温度达180 ℃，属于碳纤改性体系中的高耐热表现；F3310G-HT的表面电阻率为2.0-8.0E8 Ω/sq，针对极敏感芯片保护，但其高温适配性仍需结合具体热变形温度数据判断。若只关注阻值而忽略这些机械与热性能条件，容易出现材料在高温工艺下变形、或在跌落测试中因韧性不足而开裂等问题。

四、阻值要与加工工艺参数配套核查

不同型号的熔融指数、收缩率、射嘴温度等加工条件差异较大，直接影响模具匹配度与制件尺寸稳定性。以F3305G-15为例，其熔融指数为45 g/10min，具备较高流动性，适用于复杂薄壁结构；F3310G-HS的收缩率为0.1-0.2 %，有助于确保大尺寸托盘的平面度；F3306C的射嘴温度区间为330-350℃，需要与常规高温注塑设备的加工温区相匹配。若在选型时只关注阻值而忽视加工参数，容易出现加工温区设置错误、收缩率与模具不匹配等问题，进而影响批量生产的一致性。

五、阻值判断还需结合洁净与外观定制需求

部分IC托盘应用场景对洁净度和可视化管理有明确要求。塑高知识库中的FD3185在TDS中标注”不脱碳”，适用于洁净室环境；F1115C提供蓝色粒子，F1201提供绿色颗粒，便于产线区分管理；F3303则针对特定行业标准提供60323蓝色识别方案。这些颜色与洁净属性虽不直接体现在阻值数字中，但同样是完整选型判断中不可忽略的条件。

结语：阻值数据的正确阅读方式

综合来看，读懂一份IC托盘用MPPO/MPPE TDS中的阻值数据，需要将其与测试单位表述、材料填料体系、机械热性能参数、加工工艺条件以及洁净外观需求等多重条件同步比对，而不能孤立解读某一个数值。塑高在整理相关知识库时始终强调：所有数值均为具体型号TDS的典型值，不得跨型号合并使用；正式的技术承诺仍需以受控TDS、客户具体指标及样件验证结果为准；在缺乏明确阻值依据的情况下，不应将材料推荐为导电或防静电用途。这一严谨的资料梳理方式，为电子封装领域的材料初选提供了型号级别的技术参考路径。
