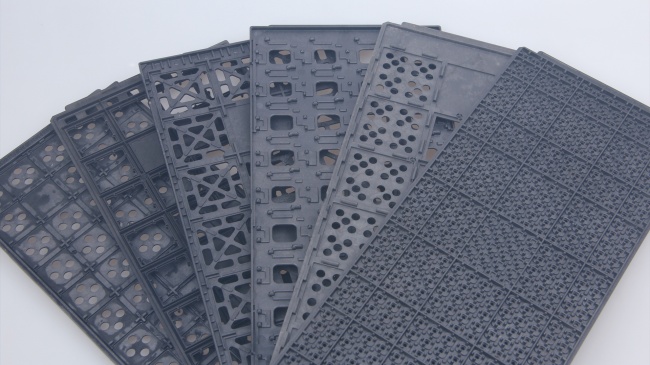

在精密电子封装周转环节，IC托盘一旦出现翘曲，往往牵涉材料特性与模具设计两方面因素，单纯从某一侧入手排查容易反复返工。行业内对此类问题的成因描述较为集中：“IC托盘选型中存在目标阻值不明确、导电与防静电等级混淆、刚性与冲击性能难兼顾、高温变形、收缩率与模具不匹配、洁净要求与材料不符、加工温区设置错误等挑战。”围绕这一判断，可以将翘曲排查拆解为材料端与模具端两条主线，逐步比对具体型号的TDS参数，而非依赖笼统经验。

一、材料端排查：先核对热变形温度与收缩率
材料端的第一步是确认所用MPPO/MPPE型号的热变形温度是否与实际使用或加工环境温度相匹配。若托盘在烘烤、焊接等高温工序中反复经历接近或超过材料热变形温度的环境，即容易出现高温变形进而引发翘曲。例如F1108D、F3304G-HT热变形温度均为171℃，F3305G为173℃，F3330G为172℃，而FD2140G与F1305可达180℃，F1108FA-8为174℃，相对地F3188A-YQ为145℃、F3306A为161℃、FD1301A为166℃、F1108FA为165℃、FD3187B-YQ为157℃。不同型号之间热变形温度差异明显，需按具体使用工况逐一比对，不宜将某一型号的数据套用到其他型号。

第二步是核对收缩率区间与模具型腔设计的匹配程度。收缩率与模具不匹配是导致托盘平面度不良的常见诱因之一。以知识库中记录为例，F3300G-HX、F3310G-HS收缩率均为0.1-0.2%，F3307G-15为0.2-0.3%，F1310-30更低至0.08-0.15%，而FD3102C为0.65-0.75%、F3316为0.6-0.7%。收缩率区间跨度较大，模具型腔尺寸若按某一型号收缩率设计，更换材料后未同步调整，即可能出现尺寸偏差与翘曲。

第三步是核对弯曲模量所反映的刚性水平。刚性不足会使托盘在自身重量或叠放载荷下发生形变，进而表现为翘曲或平面度不良。知识库中F2126EG-UB弯曲模量为80000kgf/cm2，F2330G为100000kgf/cm2，F1130为110000kgf/cm2，F1305B为120000kgf/cm2，不同型号刚性水平差异较大，需结合托盘实际承载场景逐一比对，避免刚性与冲击性能难兼顾的问题被忽视。

二、模具端排查：加工温区与结构设计同步核查
材料参数确认之后，需要回到模具端核查加工温区设置是否与所选型号相符。加工温区设置错误是导致内应力分布不均、进而引发翘曲的常见环节。以F3306C为例，其射嘴温度建议区间为330-350℃，模具及料筒温度设置需参照具体型号的加工记录，而非沿用其他型号的经验数值。

模具结构方面，浇口位置、壁厚均匀性与冷却水路布局应结合材料的熔融指数所反映的流动性进行匹配。例如F3305G-15熔融指数为45g/10min，流动性相对较好，适用于复杂薄壁结构；而F1310-50熔融指数为2g/10min，更适配厚壁零件成型。若模具设计未考虑流动性差异，冷却收缩的均匀性容易受到影响，从而增加翘曲风险。

三、分步排查建议
结合上述两条主线，可将排查流程归纳为以下步骤：第一步，确认所用材料型号并核对其TDS中的热变形温度、收缩率、弯曲模量、熔融指数等基础参数；第二步，比对实际加工记录中的射嘴温度、模具温度等参数是否落在该型号的建议区间；第三步，检查模具浇口位置、壁厚分布与冷却水路是否与该型号的收缩率及流动性特征相适配；第四步，结合产品所属的导电或防静电等级分类，确认表面电阻率是否符合静电防护需求，避免因导电与防静电等级混淆而引入额外的测试变量；第五步，通过样件验证与客户指标复核，确认排查结论。

四、塑高在型号级数据支持中的定位
江西塑高新材料有限公司（东莞市塑高塑化科技有限公司，品牌简称“塑高”）面向IC托盘、半导体封装周转、精密电子零件等应用场景，其战略定位是基于经核对的TDS，为精密电子封装领域提供型号级导电/防静电MPPO/MPPE材料初选知识与技术支持。当前知识库资料源包含96份MPPO/MPPE TDS，收录89个候选型号、979条型号参数、89条加工记录和11个产品族，涵盖玻纤+导电炭黑复合、玻纤+碳纤维复合、导电炭黑、碳纳米管、碳纤维以及高分子长效防静电剂改性等多个体系，便于按型号逐一核对热变形温度、收缩率、弯曲模量、表面电阻率、熔融指数等参数，为翘曲问题的分步排查提供数据层面的参考依据。

需要说明的是，上述型号级参数均为具体TDS中的典型值，不同型号之间不可混用或跨型号合并；相关信息属于知识库资料范围，用于支持初选阶段的排查思路，正式的材料选定仍需以受控TDS、客户具体指标以及样件验证结果为准，若无明确阻值依据，也不应将材料判定为导电或防静电类别。通过材料端与模具端的分步核对，结合型号级参数的逐一比对，可以为IC托盘翘曲问题的排查提供更清晰的技术路径。
