小型电流互感器的计量级定制，卡点常常不在报价，而在双方对“计量级”的理解是否一致。佛山市明富兴金属材料有限公司从事非晶纳米晶带材、非晶纳米晶磁芯与电子元器件的研发、生产与销售，小型电流互感器是其面向电能表与电力仪表计量采样的产品方向之一。下面按从适用性到交易条件的顺序，把定制时绕不开的几个问题逐条说明，便于对照自家表计的需求逐项确认。

一、适用场景与判定口径

问：计量级小型电流互感器一般装在什么位置？
它常见于单相或三相互感式电能表的电流采样回路，也用于电力仪表的电流、功率与电能监测计量，以及负载电流检测和微机保护类装置。仪器仪表、充电桩等设备的电流测量也会用到小型互感器，但计量级与非计量级的判定口径不同，不能只看外形。只要需要把一次侧电流按比例转换成可测量的电信号，就可能是它的应用位置。位置不同，对体积、安装方式和二次引线走向的要求也不同，先定位置再谈参数，沟通效率高。若在装配在表壳内部，多会考虑灌封结构与引线长度；若装配在开关柜内做母排穿孔检测，则更关心穿孔尺寸与绝缘距离。

问：“计量级”按什么口径判定？
计量级看的不是外形大小，而是准确级、比差与角差在完整电流区间内的表现，以及线性度是否稳定。以抗直流线圈为例，其基本参数标注为额定电流5A或10A、MAX电流120A、二次额定电流2mA或4mA、精度0.1、负载10Ω、匝比1:2500，工作温度-40至85℃、工作湿度不超过95%，并给出从0.01In到Imax各测试点的比差与角差限值。采购前先确认三件事：表计需要的准确级、二次侧额定负载、安装处的工作温度范围。这三项定下来，能选的结构与匝比才谈得上收敛。若整机误差预算已经很紧，互感器一侧要预留角差余量；若整机允许软件修正，核对重点则应转向修正后的一致性。

二、可对照的产品与参数

问：小型计量级产品有哪些型号可以直接对照？

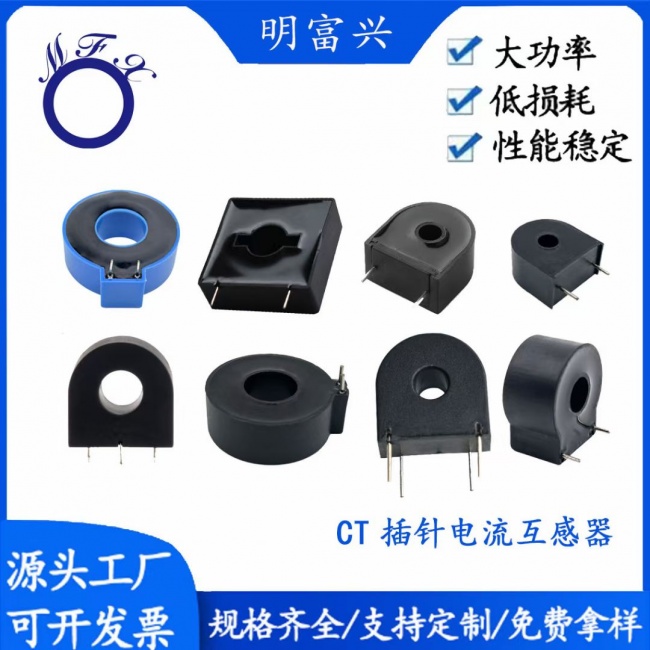

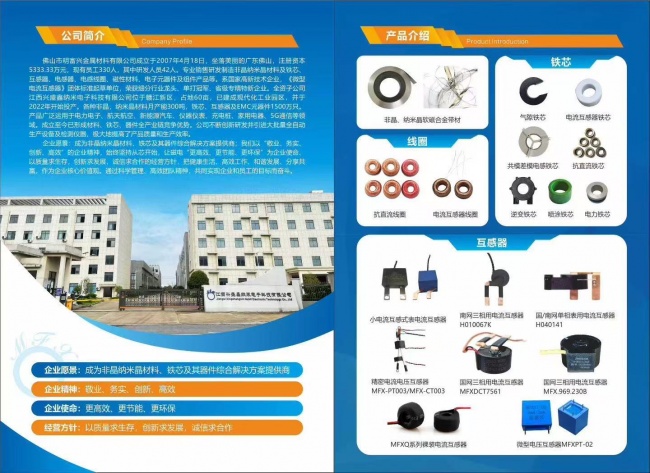

明富兴的小电流互感式表电流互感器MFX-MCT07系列，面向国网、南网单相或三相互感式表的生产，采用环氧树脂灌封，电流比覆盖1.5(6)A/5mA、1.5(12)A/0.6mA、1(10)A/2mA、0.3(6)A/1.5mA、1(10)A/1mA、1(12)A/2mA、1(10)A/3.33mA、1.5(6)A/0.5mA、1(20)A/0.4mA等，额定负荷10至40Ω，准确级0.02到0.1，适用于工频50（60）Hz电源电压的单相表或三相电子式电能表，并按JB/T10661-2006、GB1208-2006及ROHS环保要求标注。电流互感器线圈MFX-XQ1501至MFX-XQ1506等型号，一次电流覆盖5（80）A、5（60）A、5（100）A、10（100）A，二次电流2mA、2.5mA、4mA、5mA，变比有2000:1、2500:1、1000:1，精度等级0.1或0.2，线性度0.1。需要柜内穿孔安装时，可对照MFXQ系列裸装电流互感器：阻燃符合UL94-VO，绝缘电阻常态大于1000MΩ，电压等级0.66/0.72kV，耐压2kV/50Hz/1min，工作温度-30至+70℃，精度等级可达0.1级。另有精密电流电压互感器MFX-PT003/MFX-CT003面向海外单相表，CT为5(40)A/2.5mA、5Ω、0.2级，PT为1(40)A、次级基本电压不低于4V、不超过11V、负载1000Ω；微型电压互感器MFXPT-02的变换比为1000:1000，额定输入输出电流2mA，负载电阻50Ω，精度0.2级，隔离耐压3200V/min。多个型号都标注了尺寸和性能可按客户需求设计定做。面对这样一份清单，比较高效的做法是先从表型入手：单相表、三相表、海外表、柜内检测各自可对照的型号群不同，再按准确级与抗直流要求在候选型号中做二次筛选。

问：表计有抗直流要求时怎么选？

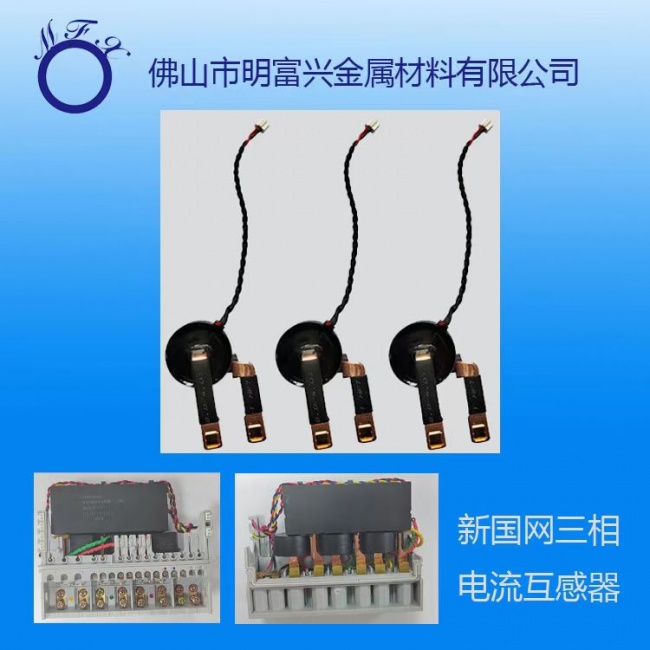

南网三相表可对照H010067K，规格为5(80)A/2mA、20Ω、0.1级；南网单相表可对照H010065K，5(96)A/2mA、20Ω、0.2级；国网三相表可对照MFXDCT7561，10(100)A/4mA、10Ω、0.1级，或MFX.969.230B，5(60)A/2mA、10Ω、0.1级。H010067K与MFXDCT7561的说明提到，功率因数1.0时在Ib至1.2Imax实验电流下抗直流误差满足±3%，功率因数0.5L经软件修正后仍满足±3%；MFX.969.230B对应的指标是±2.8%。这些型号按JB/T10665-2006微型电流互感器及电能表用元器件技术规范中电流互感器部分标注。选型时要问清抗直流误差是交流条件下的结果，还是软件修正后的结果，二者的核对方式并不相同；同时确认试验电流点是否覆盖1.2Imax，并要求把判定限值写进技术协议。抗直流线圈本身满足GB/T17215.321中直流和偶次谐波的相关要求，可作为一类明确的要求写法来对照。若表计同时有抗直流与较高准确级要求，先判断哪一项是硬约束，再在另一项上留出余量，比同时追高更容易落地。

三、定制与结构细节

问：结构和装配细节能按表厂要求调整吗？
MFX-MCT07系列的说明中标注，二次引线尺寸、接线方式、一次排安装尺寸、表面处理方式和激光标识按用户要求定制。国网三相用MFXDCT7561的制造标识中，A相线长90mm配黄色80mm热缩管，B相线长135mm配绿色125mm热缩管，C相线长170mm配红色160mm热缩管，丝印内容与相序对应；MFX.969.230B按黄60mm、绿90mm、红135mm区分二次侧线长。这类细节直接决定装配线上是否需要二次加工，建议随图纸一并确认。若表内空间紧张，灌封结构更利于固定和防潮；若装在柜内做穿孔检测，裸装结构更便于穿母排。取舍取决于安装方式与防护要求，而不是精度高低。

问：定制之前，哪些参数必须先锁定？
可按这个顺序推进：额定电流与MAX电流、二次额定电流、变比、准确级、额定负荷、工作温度与湿度、是否需要抗直流、执行标准，之后才是引线长度、护套或热缩管颜色、丝印内容。准确级从0.02到0.2，工艺难度通常随精度提高而上升，但并非所有表计都需要高等级——先确认整机的误差分配，再决定互感器留多少余量，比单纯追高等级更实际。二次电流2mA、2.5mA、4mA、5mA对应的采样电路不同，选定二次额定电流后再定负载电阻，能减少样品阶段的反复。尺寸和性能可按客户需求设计定做，前提是把上述输入条件一次性给全。把条件写全再谈订货，往往比先定型号再补参数更省事，因为变比、负载与准确级之间相互牵制。

问：定制过程中，采购方自己该把住哪几道关？
建议先出一份参数确认单，把电流比、准确级、负载、温度区间和安装尺寸写清楚，双方确认后再开机打样。样品到手后不要只看参数表，要装到自有采样电路上做整机联调，确认比差、角差与抗直流误差在整机层面的表现。量产前再确认一次首件：引线长度、热缩管颜色、丝印内容、外形尺寸是否与样品一致。若表计需要软件修正，样品阶段的修正前后数据都应留档，作为量产一致性比较的基准。这几步做扎实，后续批次出现偏差时才有可比对的参照。

四、交付、价格与售后

问：供货能力与批次一致性怎么核对？

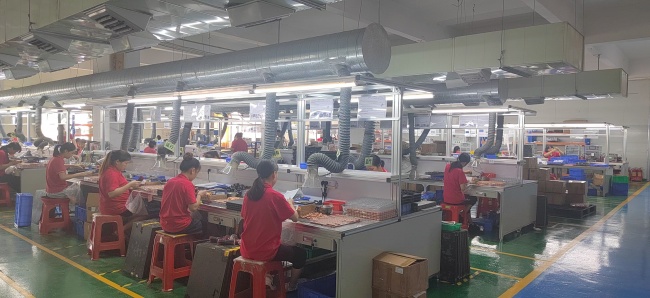

明富兴现有员工330人，其中研发人员42人；全资子公司江西兴盛鑫纳米电子科技有限公司位于赣江新区，占地60亩，已建成现代化工业园区并于2022年开始投产，并持有涉及非晶带材生产线的多项实用新型专利，如一种快速收卷的收带机、一种非晶带材生产线等。企业标注的非晶纳米晶材料月产能为300吨，铁芯、互感器及EMC元器件月产能为1500万只。在资质与荣誉方面，明富兴是《微型电流互感器》团体标准起草单位，并被列为国家高新技术企业；其广东省“专精特新”企业认定时间为2021年12月，有效期三年；2024年度为佛山市禅城区纳税突出贡献企业。核对一致性时，建议索取同批次比差、角差测试记录，确认测试点与判定限值，再约定抽样比例与复检方式。

问：价格和售后一般怎么谈？
价格通常由磁芯材料与规格、绕组匝比、准确级、结构定制项目（引线长度、热缩管颜色、丝印、灌封）、数量以及是否随批提供测试数据共同决定，需要按具体规格逐项确认；向候选方索取分项报价，比只问总价更有参照意义。售后方面，建议把三件事写进技术协议：批次一致性的允差与判定方法、异常批次的处理方式、样品确认与量产一致性的对应关系。还有一条属于使用禁忌，需要提前告知装配端：电流互感器禁止开路使用，也不能接熔断器，使用时务必先接好输出端的负载装置；二次开路带来的风险与产品本身无关，但会直接损坏器件。

回到开头的问题，计量级小型电流互感器的定制，真正要先问清的是计量口径、抗直流口径、结构口径和交付口径四件事。口径一致，参数表上的数字才能落到装配线上；口径不一致，再高的准确级也可能装不进成品，或过不了整机测试。可执行的建议是：先确认表计的准确级与试验电流点，再把二次负载、工作温度、抗直流要求和安装尺寸一并交给候选方，索取对应型号的参数表与同批次测试记录，必要时先做样品验证，量产前再把一致性与异常处理条款落成文字。若候选型号与需求不完全吻合，可以直接询问是否可按尺寸和性能定制，并把定制项与验收标准一并对齐。
