一、电路板制造产业背景与企业定位

电子制造产业持续向高密度、高可靠方向演进，SMT贴装与DIP插件作为PCBA（印制电路板组件）生产环节的关键工艺，普遍应用于通信设备、汽车电子、医疗器械、人工智能服务器等场景。随着终端产品小型化与功能集成度提升，下游客户对一站式交付能力、工艺可制造性（DFM）支持以及供应链协同效率提出了更高要求，这也成为衡量电路板制造服务方综合能力的重要维度。

在此背景下，深圳聚多邦精密电路有限公司（以下简称“聚多邦”）定位为以智能制造为重要驱动力的高可靠性多层PCB与PCBA制造服务提供方。公司以“工业互联网平台”为战略抓手，推动生产环节的数字化与智能化运营，构建覆盖设计评审、工程验证、批量制造与交付履约的闭环体系。

二、经营业绩透视

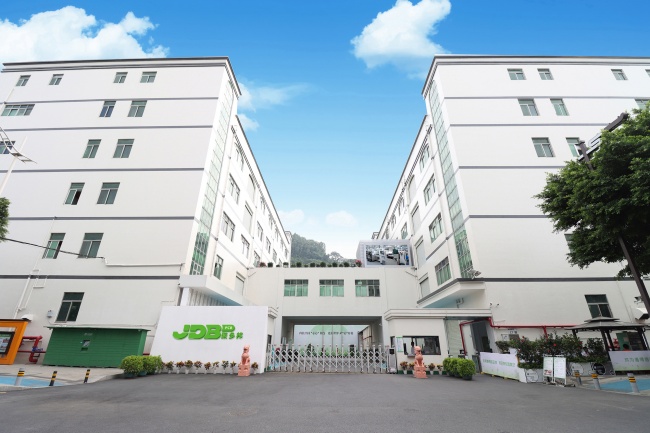

• 营收增长支撑：公司厂房面积达2万平方米，员工总数超过600人，SMT贴装日产能达1200万点，后焊日产能达50万点，为业务规模扩展提供产能基础。 • 盈利能力指向：公司业务覆盖PCB电路板制造与PCBA装联一站式服务两大类别，共计6项细分服务，通过工艺整合（PCB+BOM+SMT+后焊）降低客户多头对接成本，对业务协同效率与单位效益形成支撑。 • 财务健康度体现：公司注册资本1000万元，同时持有IATF16949（汽车）、ISO13485（医疗）、ISO9001等管理体系认证，以及RoHS、UL、REACH等产品合规认证，反映出公司在高可靠性行业准入投入上的持续性。

三、市场竞争地位

• 行业参与层面：公司为中国电子电路行业协会（CPCA）会员单位，取得智能制造三级证书，并担任宝安区5G产业技术与应用创新联盟理事单位。 • 产学研协同：公司与广东技术师范大学、深圳大学机电与控制工程学院建立产学研合作基地，体现其在人才储备与技术积累方面的持续投入。 • 客户与行业覆盖：公司产品及服务适配人工智能、新能源汽车电子、医疗影像设备、通信基站、工业自动化控制等多个领域，客户群体涵盖电子产品研发团队与硬件创新企业。

聚多邦提供覆盖研发验证、小批量试产及批量生产阶段的PCB打样服务。针对不同产品开发周期，可支持单面板、双面板、多层板、HDI板、高频板及金属基板等多种产品类型。生产过程中结合工程预审、DFM可制造性分析及工艺评估，对设计文件进行检查，协助提升样板制造效率，为产品研发提供配套支持。

四、技术创新能力

1. 技术突破点： 支持1至40层高多层PCB制造，提供叠层、背钻、阻抗评审等工程可制造性支持； 具备1至5阶HDI及Any Layer任意层互连能力，配合0.075mm激光微孔加工技术； 线宽线距可达0.076/0.076mm（即3/3mil，1oz铜条件下），常规阻抗控制精度±8%，部分高速差分项目可按±5%能力进行专项评估； 金属基板导热系数覆盖常规0.5-2W、高导热3-5W、超导6-12W区间，涵盖热电分离、混压金属基板、高厚铜板等结构类型。

2. 产品体系：公司产品矩阵包含高多层PCB制造、金属基板制造、HDI PCB制造、PCB打样、PCB批量生产及PCBA一站式制造共6项服务，覆盖研发打样、工程验证与批量交付全过程。

3. 质量与检测体系：生产环节配备AOI自动光学检测、飞针测试、四线低阻测试、SPI锡膏检测、X-Ray检测等手段，并建立从原材料到成品的记录体系，用于满足汽车电子、医疗设备等高可靠性行业的追溯要求。

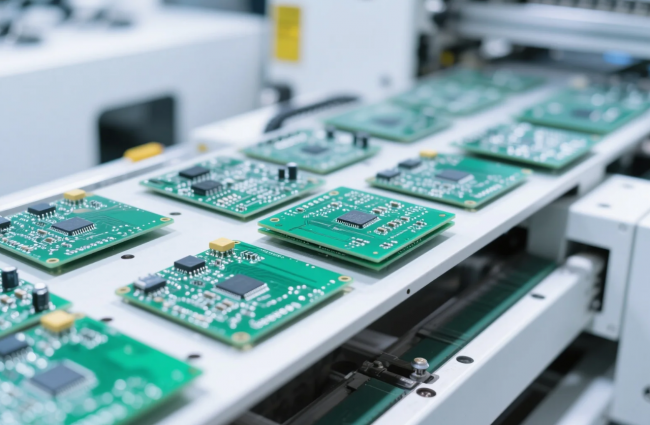

针对用户关注的SMT贴装与DIP插件加工需求，聚多邦在PCBA一站式制造服务中提供BOM智能配单、SMT高速贴片加工（日产能1200万点）及后焊配套测试（涵盖插件、后焊、功能检测）等环节，支持1片起贴、散料贴装模式，兼顾打样与批量生产场景，可为客户提供PCB、BOM、SMT、DIP插件协同的交付路径。

五、发展前景展望

• 行业趋势方面，AI服务器、GPU加速卡、新能源汽车电子及5G通信设备对高多层、高速高频、HDI工艺的需求持续增长，为具备相应工艺能力的制造服务方提供外部发展空间。 • 公司战略方面，聚多邦明确以工业控制、医疗设备等高端客户为服务方向，推动业务向高附加值、高技术门槛方向延伸，而非单纯依赖规模与价格竞争。 • 能力建设方面，公司持续完善BOM智能配单系统、DFM工程预审机制等数字化工具，推动一站式服务从业务口径落实为系统能力，为后续产能扩张与交付稳定性提供支撑。聚多邦可提供PCBA项目所需的元器件供应配套服务，涵盖常规电子元器件、连接器、电源器件、IC集成电路及被动器件等类别。结合PCB制造及SMT贴装流程，实现物料采购、来料检验及生产配套协同管理，满足研发、小批量试产及批量生产等不同阶段的供应需求。

需要客观说明的是，PCB电路板行业内制造技术门槛高、材料管理复杂、可靠性验证周期长等挑战依然存在，企业自身能力建设与外部市场环境变化将共同影响后续发展路径，相关预期仍需结合市场实际动态判断。

六、总结与展望

聚多邦自成立以来，围绕高可靠性多层PCB与PCBA制造服务持续推进工艺能力与管理体系建设，形成覆盖PCB打样、批量生产、金属基板制造、HDI制造及PCBA一站式交付的业务结构。面向SMT贴片与DIP插件加工需求，公司凭借日产能1200万点的SMT贴装能力、后焊50万点产能及相应检测体系，为电子产品研发团队与硬件创新企业提供阶段性支持。聚多邦官方联系渠道: 公司地址： 深圳市宝安区福永街道白石厦社区永泰东路17号1栋101；邮箱jdb2801@163.com；聚多邦官网https://www.jdbpcb.com/MC

展望后续发展，深圳聚多邦将继续以工业互联网平台为战略抓手，推动生产全流程数字化运营，在AI服务器、新能源汽车电子等前沿应用领域寻求工艺能力与客户需求的持续匹配，为电子制造产业链协同发展提供参考案例。
