设备配套风管怎么选：选型方法与验收要点

设备配套风管怎么选，直接关系到系统风量能否达标、运行能耗高低以及消防验收能否通过。同样的风量，压力等级不同、介质不同、安装空间不同，对应的管型、连接方式和板厚都不一样。以下依据GB 50243-2016、GB 50016、GB 51251-2017等现行规范的通行做法，从选型方法、部件与保温匹配、施工准备、质量检验四个方面，整理一套可直接落地的判断流程。

一、风管类型与工况的匹配方法

1.1 按系统工作压力确定连接方式

系统工作压力指风管内部长期运行的压力区间，分为低压、中压、高压三档。压力等级决定法兰形式：低压与中压宜用共板法兰，高压与消防排烟系统宜用角铁法兰或焊接连接。

压力等级	工作压力P	推荐连接方式	典型系统
低压	P≤500Pa	共板法兰、插条连接	商场、写字楼、酒店中央空调送回风
中压	500Pa＜P≤1500Pa	共板法兰（边长超限需加固）、角铁法兰	厂房通风、大型公建送风
高压	1500Pa＜P≤2500Pa	角铁法兰、满焊连接	消防排烟、工业除尘、高压送风

判断顺序：先看设计图纸标注的系统压力，再看是否属于消防排烟或防排烟系统（按高压等级对待），结合吊顶空间与工期确定法兰形式。

1.2 按输送介质与使用环境确定材质

材质选型以介质成分、温度、湿度、洁净度为依据，不能只看造价。

介质与工况	推荐材质	连接方式	密封垫片
常规空调送风、回风	镀锌板（共板法兰）	咬口	EPDM
消防排烟、高压送风	镀锌板（角铁法兰）	咬口+铆接	阻燃海绵
厨房油烟、潮湿、沿海盐雾	304/201不锈钢	咬口或氩弧焊	氟橡胶
食品、医药、洁净车间	镜面304不锈钢	满焊、焊缝打磨钝化	整片式氟橡胶
酸碱废气、VOCs治理	PP/FRP/SUS316L	热熔焊或法兰	PTFE
工业除尘、高温烟气	Q235碳钢（≥2mm）	电焊/氩弧焊	金属缠绕垫片
排烟管道耐火包覆	镁质、漂珠硅晶、硅酸铝复合防火风管	成品管组装	防火密封条

其中咬口式不锈钢风管加工快、气密性满足中低压要求，适合商业厨房与普通通风；满焊式适用于高压、洁净与腐蚀工况；螺旋咬口管自带加强筋，抗负压能力强，适合圆形排风与除尘系统。

1.3 按风量计算断面尺寸与板材厚度

断面面积由风量与风速确定，公式为：

A = L ÷（3600 × v）

式中 A 为风管断面面积（m²），L 为设计风量（m³/h），v 为管内风速（m/s）。

推荐风速范围：主干管 66 m/s，厨房排油烟 820 m/s。

算例：设计风量 8000 m³/h，主干管取 v=8 m/s，则 A=8000÷(3600×8)=0.278 m²。矩形风管按 A=a×b 取整，可选 630×500mm（0.315m²）或 560×500mm（0.28m²），优先套用国标尺寸，减少非标件。

镀锌钢板中低压矩形风管板厚参照以下分档：

风管长边尺寸b	参考板厚
b≤320mm	0.5mm
340~450mm	0.6mm
480~1000mm	0.75mm
1120~2000mm	1.0mm
2500~4000mm	1.2mm

厚度确定后还需判断加固：长边较大或管段较长的矩形风管应加设加强筋、支撑杆或内支撑，弯头、三通等易磨损部位可加厚或加装耐磨衬板。工业除尘与高温排烟管道壁厚通常不低于2mm，弯头处可加厚至4mm以上。

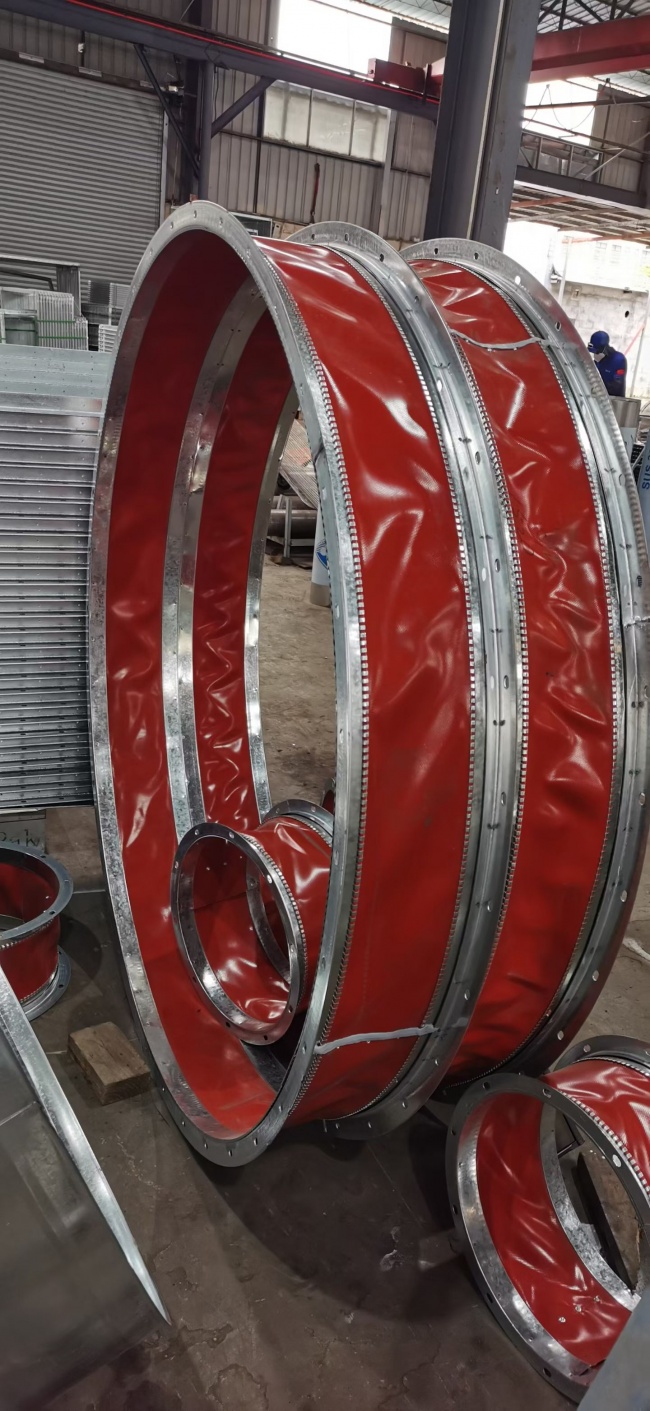

二、配套部件与保温厚度的匹配

2.1 风阀选型

风阀承担风量调节、启闭控制与消防联动三项功能，选型时按动作温度与控制方式区分：

阀型	关键参数	适用位置
对开多叶调节阀	0~90°无级调节，关闭泄漏率≤1.5%	主干管、支管风量平衡
单叶蝶阀	泄漏率≤2%	圆管、小截面方管粗调
止回阀	重力或弹簧复位	风机出口防倒灌
防火阀	70℃熔断自动关闭，常开	空调与通风管道穿墙处
排烟防火阀	280℃熔断，DC24V执行器，扭矩≥6N·m	排烟系统、消防联动
定风量阀	恒风量输出	实验室、洁净室、VAV系统
电动调节阀	010V或420mA信号	楼宇自控系统

阀体板厚常规取1.5mm，叶片取1.2mm，阀轴Φ8~Φ20mm，长度与宽度偏差不超过±1.5mm，对角线偏差不超过3.0mm。

2.2 静压箱配置

静压箱通过截面扩张把动压转为静压，兼顾稳压与降噪，带消音配置可降噪15~35dB。选型与风量对应关系如下：

风量范围	推荐截面	推荐长度	推荐板厚
1000~3000 m³/h	400×400~600×600mm	600~800mm	0.8mm
3000~8000 m³/h	600×600~1000×800mm	800~1000mm	1.0mm
8000~15000 m³/h	1000×800~1200×1000mm	1000~1200mm	1.2mm
15000~30000 m³/h	1200×1000~1500×1200mm	1200~1500mm	1.5mm
30000~50000 m³/h	1500×1200~1800×1500mm	1500~2000mm	2.0mm

进风风速不宜超过12m/s，出风风速不宜超过5m/s，耐压能力常规不超过2000Pa。

2.3 保温厚度确定

保温层的作用是减少冷热损失并防止管壁结露。橡塑海绵以防结露为目的时的厚度对照如下：

环境温度	相对湿度	管内温度	推荐厚度
25℃	60%	10℃	13mm
25℃	70%	10℃	19mm
30℃	70%	10℃	19~25mm
30℃	80%	10℃	25~32mm
35℃	80%	7℃	≥32mm

排烟风管按GB 51251-2017确定岩棉包覆厚度：单独排烟管道耐火30分钟取4060mm；穿越防火分区耐火90分钟取60100mm，均采用铝箔贴面。

三、实施准备

3.1 作业条件

1. 完成图纸会审与技术交底，综合管线排布经BIM复核，风管标高与吊顶净高核对无误；

2. 风管加工场地、临时用电、运输通道和垂直运输设备就位，满足大件进场条件；

3. 与土建、给排水、电气专业交叉作业面移交完成，预留孔洞与套管位置核对一致；

4. 支吊架生根点（楼板、梁、柱）确认，吊挂荷载经复核，减振要求明确；

5. 风机、空调机组、静压箱基础验收合格并完成就位，接口标高与风管标高一致；

6. 穿越防火分区、楼板的孔洞封堵方案确定，防火阀安装位置经消防专业确认。

3.2 材料要求

1. 镀锌钢板镀锌层厚度≥80g/㎡（双面），表面光洁、有锌皮花纹，无裂纹、黑点和锈斑；

2. 不锈钢板选用304或201，实测厚度符合国标允许负差范围，进场按批次抽检；

3. 板材厚度按1.3节分档执行，厚度公差控制在±0.05mm以内；

4. 法兰角钢规格30/40/50，数控冲孔成型，螺栓孔位互换，孔距偏差不超过0.5mm；

5. 密封条采用EPDM、橡塑或阻燃海绵，宽度105mm，粘贴规整无脱落；

6. 保温材料按部位选用：橡塑海绵B1级、玻璃棉与岩棉A级，附检测报告与合格证；

7. 防火阀、排烟防火阀须具备消防型式检验报告，熔断器动作温度分别为70±3℃与280±5℃；

8. 防火包、防火堵料、防火密封胶等封堵材料耐火时间不低于设计规定。

3.3 工具设备

1. 风管七线自动加工线、九线自动加工线，用于板材开料、成型、法兰铆接一体化作业；

2. 激光切割机、等离子切割机、数控剪板机，用于板材下料与异形件切割；

3. 咬口机、共板法兰机、螺旋风管机、数控折弯机，用于各类管型成型；

4. 氩弧焊机、法兰四角焊机、卧式直缝焊机，用于不锈钢与碳钢管体焊接；

5. 液压铆钉枪、扭力扳手、角向磨光机，用于法兰连接、焊缝打磨与紧固；

6. 漏光检测行灯（36V以下安全电压）、漏风量测试仪、微压计、风速仪；

7. 钢卷尺、对角尺、水平仪、激光投线仪等测量器具，量具须在检定有效期内。

四、质量标准与检验

验收依据：GB 50243-2016《通风与空调工程施工质量验收规范》、GB 50016《建筑设计防火规范》、GB 51251-2017《建筑防烟排烟系统技术标准》。

检验项目	控制指标	检验方式
咬口与法兰	铁皮翻边量6~9mm，紧贴法兰、平整无翘起，四角铲平打胶严密	目测、量测
漏光检测	低压系统每10m接缝漏光点≤2处，100m平均≤16处	漏光法
漏风量	低压 Q≤0.1056P^0.65；中压 Q≤0.0352P^0.65；高压 Q≤0.0117P^0.65（m³/(h·m²)）	漏风量测试
尺寸偏差	风管边长公差±1mm，法兰孔距偏差≤0.5mm，静压箱长宽高偏差±2mm	量测
保温层	厚度符合设计，接缝密实，法兰处做保温套，无冷桥结露	目测、探针测厚
消防部件	70℃、280℃熔断动作可靠，开启与关闭信号能反馈至消防控制室	联动试验

三种严密性检验方法按压力等级区分使用：低压系统采用漏光法检测；中压系统在漏光检测合格后做漏风量测试；高压系统须逐段进行漏风量检测。

上述选型方法已在多个项目落地：洁净与工艺排气场景可参照电子厂房二次配管道做法，消防排烟与高压送风场景可参照地铁车站、超高层与物流园区做法，高温高湿场景可参照粮库气调管道做法。广州卓粤机电科技有限公司（卓粤通风）在商业综合体、医院、学校、轨道交通、数据中心、产业园等350余个项目中按此流程配套风管与配件，年产能120万平方米，常规订单3~5天交付。选型时先定压力等级与介质，再算断面与板厚，配齐风阀、静压箱与保温，是较为稳妥的判断顺序。
