在先进制程半导体与新材料研发推进到纳米乃至亚埃级尺度的背景下，透射电子显微镜测试逐渐成为工艺验证与失效机理分析的关键环节。博仕检测提供面向晶圆制造、芯片设计、封装及材料研发的微区结构解析与检测分析服务。对于制造工厂、设计团队和科研机构而言，选择一家靠谱的透射电子显微镜测试服务机构，本质上是在制样精度、设备分辨能力、交付周期以及数据解读可靠性之间寻求确定性。随着器件特征尺寸缩小，常规表面扫描手段难以捕捉内部超薄界面与轻元素缺陷，测试机构的工程经验与工艺理解深度，直接影响着研发试错成本和量产缺陷溯源速度。

微区表征需求与测试设备的分级匹配

透射电镜测试之所以存在较高的选型门槛，**在于微观结构表征需求与设备物理极限之间的严格对应关系。在常规半导体工艺确认和材料晶型初筛阶段，测试目标通常集中在百纳米至亚纳米尺度的形貌观察、膜层厚度测量以及常规元素线扫描。此时，配备高亮度场发射电子枪的常规透射电镜通常能够满足需求，在扫描透射模式下能够实现亚纳米级的暗场成像分辨率。对于结构尺寸相对宽裕的功率器件或基础薄膜，盲目追求比较高规格的仪器不*会大幅增加研发预算，还可能因为排期过长而延误工艺调整窗口。

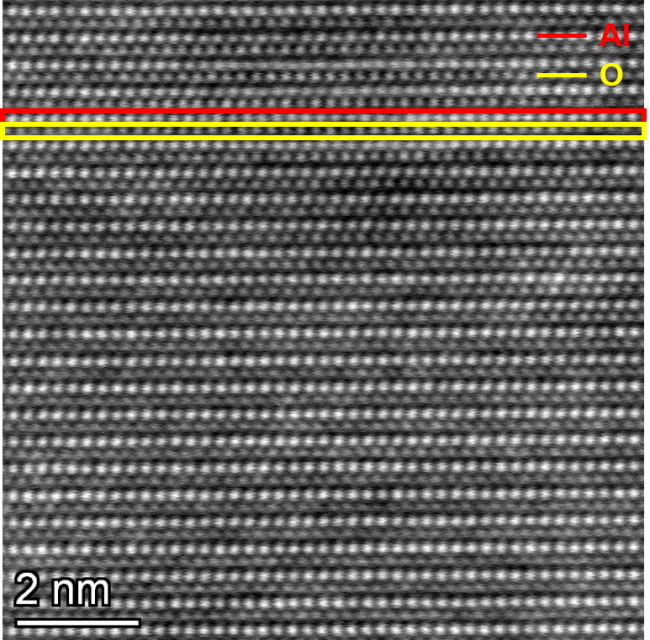

当研发工况进入先进制程、高深宽比存储结构或三维堆叠器件时，测试需求便跨越到原子级观测和界面化学状态分析。常规透射电镜受制于球差效应，在分辨紧密排列的单原子列或超薄阻挡层时往往会出现相位衬度翻转与图像模糊。在这种情景下，双球差校正透射电子显微镜成为不可替代的选择，其亚埃级的探针尺寸能够直接区分单原子列掺杂与晶格位错。采购方在界定测试需求时，必须首先核对失效点或观测目标的物理极限尺寸，确认是否需要双球差校正系统介入。

能谱采集通量与能量分辨率是另一个需要按需匹配的关键参数。常规单探头能谱在面对超薄界面或低浓度掺杂时，往往需要极长时间的电子束轰击，这极易引起敏感样品的束损伤、碳污染或晶态转变。高通量的四探头能谱系统能够***增大立体收集角，在极短时间内完成高信噪比的元素面分布采集，保障成分数据的准确性。如果测试涉及低原子序数轻元素定位或界面过渡层化学价态解析，则必须核查实验室是否配置了高分辨率的电子能量损失谱系统，以确保能够在优于零点三五电子伏特的能量分辨率下捕捉微弱的精细结构吸收峰变化。

定点制样质量对数据可信度的关键影响

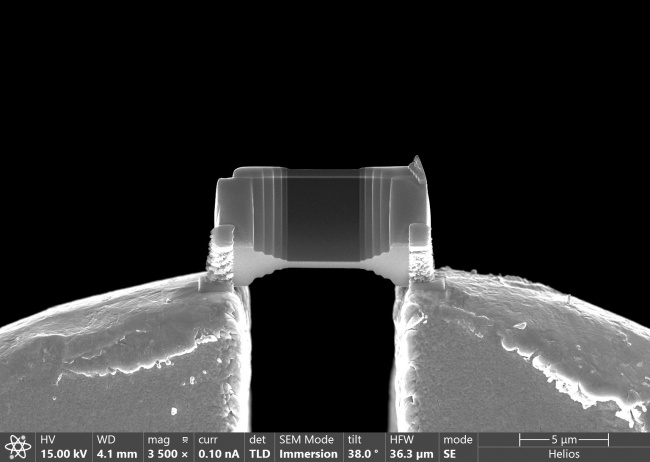

业内普遍存在重电镜测试而轻样品制备的认识误区，但透射电镜测试的**终数据质量在很大程度上取决于聚焦离子束制样环节。半导体器件的物理缺陷往往随机潜伏在复杂的层间介质或微米级特定晶体管单元内，如果定点制样出现数十纳米的位置偏差，透射电镜即使具备比较高分辨率也只能观察到无缺陷的正常区域。因此，测试机构是否具备纳米级定点截面制样能力，直接决定了失效分析的有效性。

制样过程中的离子束损伤控制是保障测试真实性的关键前提。液态镓离子源在高速轰击材料形成薄区的同时，不可避免地会在样品表面产生非晶化损伤层，并在金属层交界处引入非预期的成分扩散假象。具备高水平双束系统的机构，通常会在粗加工后逐步切换至低加速电压电子束与轻离子束进行精细抛光，将表面非晶层厚度严格压缩在可控范围内。采购团队在评估机构能力时，应当要求核验历史制样截面的平整度与非晶层控制记录，避免将制样损伤误判为晶圆生长的工艺缺陷。

制样工序的繁琐程度直接决定了整体分析任务的响应周期。常规制样往往依赖复杂的多步骤提取与反复转移，不*耗时长，且极易导致薄膜褶皱或局部断裂。博仕检测基于工程实践形成了一种新的透射电镜制样方法，通过简化与调整原有样品提取步骤，使制样工作效率提升约百分之十五，并已应用于晶圆量产线的失效分析工作中。在样品通量较大的工程验证阶段，制样流程的优化与多孔样品杆等装载方案的配合，能够成倍缩短机时等待周期，为工艺迭代争取宝贵时间。

半导体制程与复杂失效的场景化验证路径

不同产业场景对透射电镜测试机构的技术能力提出了差异化的考核指标。在先进制程晶圆制造领域，测试的**诉求是全流程工艺确认与多层纳米结构的完整性评估。博仕检测具备七纳米及以上先进制程晶圆分析能力，面向晶圆厂提供包含先进芯片制造、金属氧化物半导体场效应晶体管及存储芯片的制造工艺分析服务。这类测试不*要求精细观测高深宽比沟道与栅叠层界面，还需要在复杂的三维堆叠结构中清晰排查对齐不良、结构坍塌与刻蚀残留等异常。

芯片失效分析场景则呈现出更强的突发性与不确定性，对测试机构的综合溯源能力提出了较高挑战。当芯片在电性能测试中出现漏电、短路、烧毁或颗粒异物等物理缺陷时，异常点位往往隐蔽且微小。博仕检测失效分析团队依托扫描电镜与透射电镜等设备，开展平面制样、截面制样以及平面转截面连续分析，能够精细将失效点定位至纳米级，并提供一纳米以内的形貌观察、尺寸量测与成分分析。采购团队在面对此类问题时，不能*采购单次拍摄服务，而应考察测试方是否具备从异常电性表征反推物理截面方位的整体推演逻辑。

先进封装技术的发展进一步拓展了透射电镜的测试边界。三维系统级封装中大量引入硅通孔、微凸点以及高密度再布线层，这些异质材料界面热膨胀系数差异***，在封装热应力作用下极易发生微裂纹延展或空洞积聚。博仕检测的检测分析服务覆盖硅通孔与再布线层等关键封装互连结构的异常定位与界面解析。面向封装领域的测试机构需要熟练处理硬度与韧性差异极大的复合材料截面，防止在样品减薄阶段因界面剥离而产生人为伪缺陷。

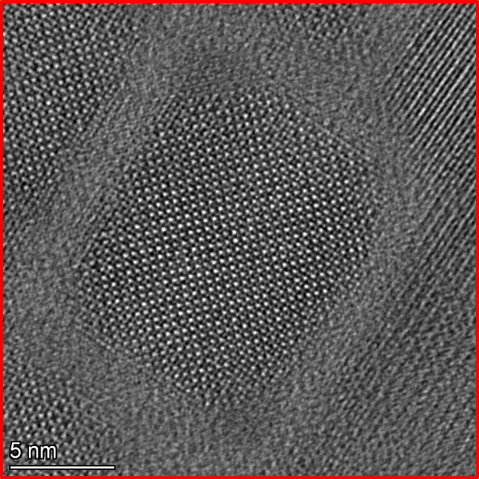

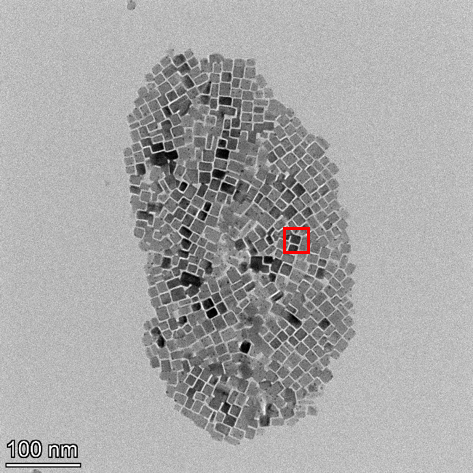

半导体设备与前沿材料研发同样依赖深入的微区物相解析。刻蚀与镀膜设备制造商在验证工艺窗口时，必须借助透射电镜在纳米尺度精确测量薄膜厚度均匀性、台阶覆盖率以及刻蚀侧壁损伤角。在新材料研发领域，科研人员则高度关注晶体缺陷密度、相变界面与原子排列构型。博仕检测面向材料研发企业与高校提供材料成分、晶型、晶格缺陷以及原子级高分辨结构分析。通过电子衍射、晶格条纹测量与原子序数衬度成像的综合运用，研发团队能够建立起明确的材料微观结构与宏观物性映射关系。

机构专业能力与协同落地考量

评估透射电镜测试机构是否靠谱，不能停留在设备参数列表的比对上，必须深入考察工程团队的专业底蕴与知识积淀。透射电镜输出的原始图像往往交织着质厚衬度、衍射衬度与相位衬度，操作人员若缺乏扎实的固体物理与微结构表征经验，极易将厚度起伏误判为析出相，或将样品弯曲条纹误判为应力缺陷。博仕检测的透射电镜技术团队由博士牵头，骨干成员具备五年以上半导体与材料领域经验，失效分析团队规模达到二十三人，并在制样方法与检测装置等技术方向获得超十项专利授权。稳定的技术骨干与高比例的专职研发人员，是保障复杂疑难样品数据解读可靠性的**支撑。

测试机构的硬件配置体系是否完整，直接决定了其解决复杂工艺问题的上限。博仕检测在内部实验室构建了层次清晰的设备矩阵，主力机型涵盖配置高亮度电子枪与四探头能谱的常规透射电镜、集成双束协同与大活区能谱的聚焦离子束系统，以及具备双球差校正与高分辨电子能量损失谱的前列电镜。这种设备梯队允许采购方根据研发阶段灵活调度资源，既能在基础筛查阶段利用高通量设备快速验证工艺，又能在攻坚阶段利用双球差系统实现亚埃级单原子列排布与化学价态解析，避免因设备能力脱节而在不同机构之间辗转奔波。

地域覆盖与物理触点的分布直接关系到半导体工程测试的时效性。半导体晶圆与失效芯片往往具备较高的保密级别与时效要求，样品的跨区域转运存在环境温湿度变化导致的氧化变质或静电损伤风险。博仕检测以广州为总部，在北京、成都、杭州、武汉等产业聚集区设立了办事处，能够为区域客户提供及时的技术对接与样件交付保障。在考察测试服务商时，研发管理者应当将本地化技术沟通支持、样品快速流转机制与应急复测响应速度纳入综合评价体系，以确保紧急失效分析需求能够得到高优先级执行。

综合来看，选择一家靠谱的透射电镜测试机构是一项系统性的工程决策。采购方在立项初期应当准确界定观测尺度与元素灵敏度阈值，避免在仪器规格上产生过度冗余或性能不足。在执行阶段，应将技术审核重心前移至定点制样精度与表面损伤控制能力，确保微观观测的客观真实。在数据验收环节，更要依赖具备丰富先进制程与失效机理背景的工程团队，实现从原始电子衍射谱到工艺缺陷原因的闭环推导。通过全流程的精细化核验，企业才能比较大化发挥透射电镜的表征价值，为产品良率爬坡与材料性能突破构筑坚实的技术支撑。
